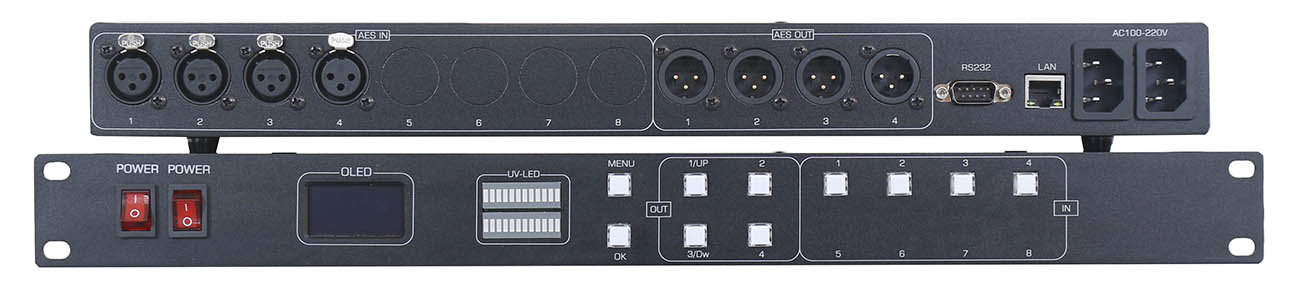

4进4出数字自动切换器
- 品牌： 纵横天成
- 型号： ZH-AES04T
·自动切换阀值可设置-30到65
·自动切换时长可设置0-20秒
·实现高保真切换。
·自动识别32-192Khz采样率。
·可独立设置自动切换时长和阀值。
·自动检测输入源采样率并OLED实时显示采样率功能。
·屏幕自动待机功能。
·手动切换和自动切换开启关闭功能。
·输入音源前面板UV显示功能。
·循环输入信号自动检测切换功能。
·主备辅输入信号自动检测切换功能。
·自动切换开启自动分配输出功能。
·自动切换开启按键启动锁死防误操作功能。
·OLED实时显示当前状态功能。
·断电直通功能。
·存储和读取模式功能
·断电记忆模式。
·采用进口透明带灯按键。
·切换状态按键实时反馈功能。
·软件控制多时间和星期段定时切换功能。
·软件切换时面板液晶实时反馈功能。
·内置110-264V宽电压设置，适用于各种场所。
·强大的控制接口保护功能，防静电、防雷击。
·系统采用一体化设计，减少接线，提高可靠性。
·采用镀金电路板和全贴片结构在兼顾美观同时提高设备稳定性。
·多种控制模式：前面板按键，232软件控制。
·标准1U全铝机箱。
主备冗余电源
·网络控制功能
项目
参数
音频部分
采样率
32K-192khz
阻抗
>10 kΩ（输入）；600Ω
介入增益
0dB
频率响应
200k-10MHZ
总谐波失真+噪声
0.03% @ 1 kHz 额定电压下
信噪比S/N
>90dB,
分离度
<-80dB @ 1 kHz, 满载
共态抑制率CMRR
>75dB @: 20 Hz ~ 20 kHz
电平
+19.5dBu, (平衡 / 不平衡) at 1%THD+N
增益误差
±0.1dB 通道至通道
电平(Hi-Z)
>+21dBu, 平衡 / 不平衡 在 stated %THD+N
电平(600Ω)
>+15dBm, 平衡 / 不平衡 在stated %THD+N
供电电源
AC85-AC264V 50Hz±10%
耗电功率
20W/ AC85-AC264V 50HZ+—10%
重量
6KG
颜色
黑
通讯接口
波特率
9600 bps
数据格式
8位数据/1位停止位/无校验位
电源
输入电压
220V（±20%）/50Hz
功耗
20W
其他
切换时间
200ns
状态记忆
可保存16种工作状态
控制方式
l 使用前面板按键
l 通过RS-232接口远程控制
l 网络控制
安装方式
可通过面板上的固定孔固定在19”机架上
外形尺寸
l 4 x 4 ：1U（482mm× 44mm×260mm）
